Tri modula. Jedno postolje.
SmartSafe ADAS Radar 3 in 1 kombinuje zamenljive radarske mete i kompaktno postolje. Prema postupku za vozilo, oprema se priprema za kalibraciju adaptivnog tempomata, nadzora mrtvog ugla, pomoći pri promeni trake ili prednjih ugaonih radara.

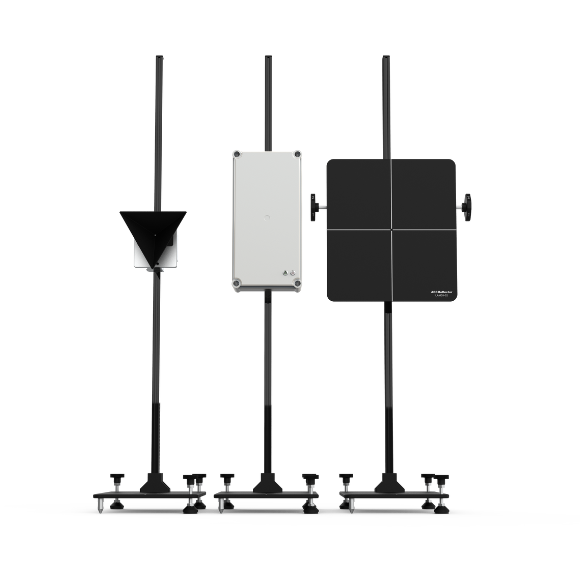

Zajedničko postolje
Tri radarska modula koriste isto postolje. Modul se bira prema zadatku.
Pozicioniranje mete
Stub sa skalom, podešavanje visine, laser i nivelacija olakšavaju postavljanje mete.
Vođena kalibracija
Pratite vizuelna uputstva na kompatibilnoj dijagnostici sa aktiviranom potrebnom ADAS funkcijom.
Izaberite modul prema radarskom sistemu
ACC radarski reflektor
ACC
Za kalibraciju radara adaptivnog tempomata.
Primeri marki vozila
Mercedes-Benz, BMW, Audi, Volkswagen, Porsche, Škoda, SEAT, Alfa Romeo, MINI, Bentley, Rolls-Royce, Maserati, Fiat, Jeep, Nissan, Mitsubishi, Suzuki, Infiniti, Hyundai, Kia, BYD, Geely, Chery

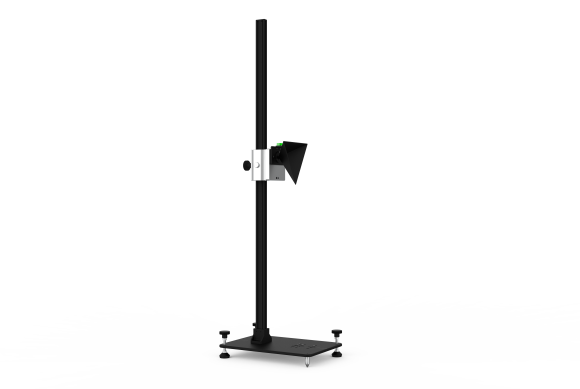

Ugaoni reflektor
ACC / BSD
Za podržane sisteme adaptivnog tempomata i nadzora mrtvog ugla.
Primeri marki vozila
Toyota, Lexus, Honda, Acura, Mazda, Subaru, Mitsubishi

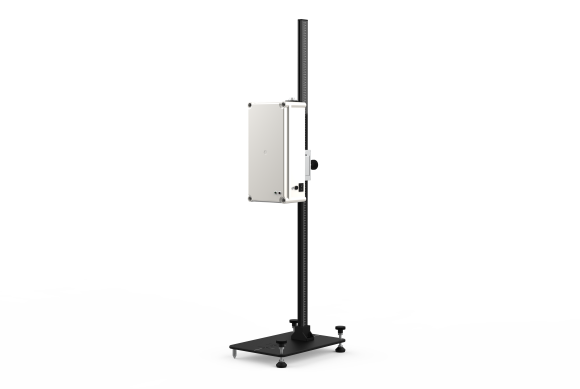

Doppler simulator
LCA / FCR
Za podržane sisteme pomoći pri promeni trake i prednje ugaone radare.
Primeri marki vozila
Volkswagen, Audi, Škoda, SEAT, Mazda
Pokrivenost zavisi od modela vozila, radarskog sistema i verzije dijagnostičkog softvera. Pre izbora mete proverite podržani postupak kalibracije.
Četiri radarske primene
- ACCAdaptivni tempomat
- BSDNadzor mrtvog ugla
- LCAPomoć pri promeni trake
- FCRPrednji ugaoni radar
Tehnički pregled
| Parametar | Podatak |
|---|---|
| Primena | Putnička vozila |
| Konfiguracija uređaja | Jedno zajedničko postolje sa tri zamenljiva radarska modula |
| Radarski moduli | LAM05-02 / LAC05-03 / LAC05-04 |
| Adapter za montažu | LAR09-01 |
| Pozicioniranje | Stub sa skalom, podešavanje visine, laser i nivelacija |
| Napajanje u referentnom kompletu | Adapter 12 V / 5 A |
| Napajanje lasera na postolju | 2 × AA baterije |
Referentni sastav kompleta
| Komponenta | Oznaka / detalj | Kol. |
|---|---|---|
| Glavno postolje | — | 1 |
| ACC radarski reflektor | LAM05-02 | 1 |
| Doppler simulator | LAC05-04 | 1 |
| Ugaoni reflektor | LAC05-03 | 1 |
| Adapter za montažu | LAR09-01 | 1 |
| Prekidačko napajanje | 12 V / 5 A | 1 |
| Nasadni ključ | — | 1 |
| Petolinijski laser | LAM09-01 | 1 |
| Adapter za napajanje | — | 1 |
| Visak | LAM09-06 | 1 |
| Laserska reflektujuća ploča | LAM09-03 | 1 |
| Pomoćno ogledalo | LAM09-04 | 1 |
| Merna traka | 10 m | 1 |
| Nosač za pozicioniranje | LAM09-05 | 1 |
| Nalepnice za pozicioniranje sa krstićem | — | 10 |
| Aktivaciona kartica | — | 1 |
| Korisničko uputstvo | — | 1 |
| Lista pakovanja | — | 1 |
Tabela prikazuje referentnu konfiguraciju iz dokumentacije proizvoda. Sadržaj isporuke i softverska aktivacija potvrđuju se ponudom i listom pakovanja.
Rad uz dijagnostički postupak
Koristite kompatibilnu SmartSafe dijagnostiku sa dostupnom i aktiviranom funkcijom ADAS Radar 3 in 1. Izaberite vozilo, pratite prikazana uputstva za postavljanje opreme i završite zahtevanu kalibraciju radara. Rastojanja i podešavanja određuje postupak za konkretno vozilo.
Dijagnostički tablet je zaseban uređaj u odnosu na postolje i radarske mete. Kompatibilnost tableta i aktivaciju proverite pri izboru opreme.
