Namenski reflektor za ACC radar kalibraciju.

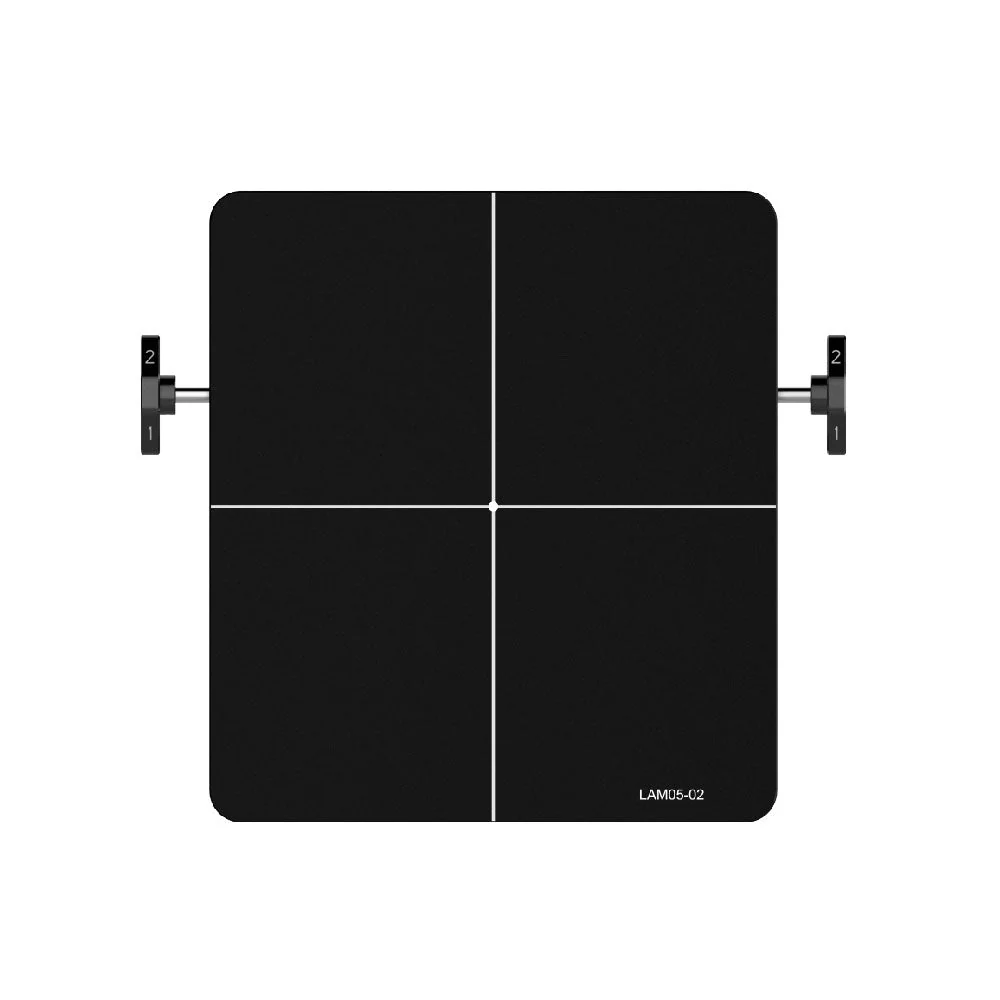

LAM05-02 je ACC radarski reflektor naveden u SmartSafe katalogu ADAS meta. Koristi se u odgovarajućim postupcima kalibracije radara adaptivnog tempomata. Operater ga pozicionira pomoću kompatibilne ADAS opreme i prati uputstva za konkretno vozilo u dijagnostičkom softveru.

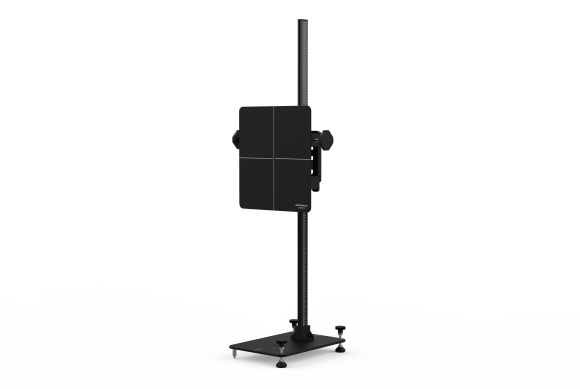

Prikaz konfiguracije: LAM05-02 je montiran na zajedničkom postolju Radar 3 in 1. Postolje i pribor za montažu su zasebni osim ako su navedeni u ponudi.
Namena reflektora
ACC funkcija
Za podržane postupke kalibracije radara adaptivnog tempomata; nije kalibraciona tabla za kameru.
Modularno postavljanje
SmartSafe prikazuje LAM05-02 uz montažni adapter LAR09-01 i postolje Radar 3 in 1 u primeru kalibracije.
Vođeni postupak
Položaj, visina i provera završetka određuju se prema uputstvu za konkretno vozilo na kompatibilnoj dijagnostici.
Kako teče kalibracija
- 01 · IdentifikacijaIzaberite vozilo i podržanu ACC radar kalibraciju u dijagnostičkom softveru.
- 02 · PozicioniranjePripremite ravnu radnu površinu i postavite postolje prema merama koje softver prikazuje za vozilo.
- 03 · Montaža i nivelisanjePostavite LAM05-02 uz propisani adapter; podesite nivo i visinu prema uputstvu.
- 04 · Kalibracija i izveštajPokrenite vođenu kalibraciju, proverite rezultat i sačuvajte ADAS izveštaj kada je dostupan.
SmartSafe primer za Toyota Camry prikazuje jedan konkretan postupak, a ne univerzalne mere. Njegove udaljenosti i položaje ne treba prenositi na druga vozila.
Tehnički pregled
| Model / oznaka mete | LAM05-02 |
|---|---|
| Vrsta mete | ACC radarski reflektor / ACC Radar Target |
| Sistem | ACC — adaptivni tempomat |
| Prateća oprema | Kompatibilno SmartSafe ADAS postolje, montažni adapter i dijagnostički uređaj za izabrano vozilo |
| Povezani modularni komplet | ADAS Radar 3 in 1 koristi i zasebni ugaoni reflektor LAC05-03 i Doppler simulator LAC05-04 |
| Primena | Podržani radarski sistemi putničkih vozila; pokrivenost zavisi od modela, senzora i softvera |
Pokrivenost vozila
SmartSafe katalog kao primere navodi Mercedes-Benz, BMW, Audi, Volkswagen, Porsche, Škoda, SEAT, MINI, Bentley, Rolls-Royce, Maserati, Fiat, Jeep, Nissan, Mitsubishi, Suzuki, Infiniti, Hyundai, Kia, BYD, Geely i Chery. SmartSafe opisuje i postupak za Toyota Camry sa reflektorom LAM05-02. To su primeri podržanih postupaka, ne garancija za svako godište ili varijantu radara. Proverite aktuelnu ADAS pokrivenost i uputstvo za izabrano vozilo.
Pre poručivanja proverite samostalni artikal
Ova stranica se odnosi na reflektor LAM05-02, ne na komplet Radar 3 in 1. Fotografija prikazuje montiranu konfiguraciju. Potvrdite u ponudi da li su uključeni postolje, adapter LAR09-01, alati za pozicioniranje, dijagnostički tablet, aktivacija softvera ili ostale mete. Dimenzije, frekvencija i ERP broj za ovaj samostalni artikal nisu potvrđeni.
Pogledajte SmartSafe primer ACC kalibracije (Toyota Camry) →
