Punjenje, pražnjenje i testiranje EV baterijskih modula.

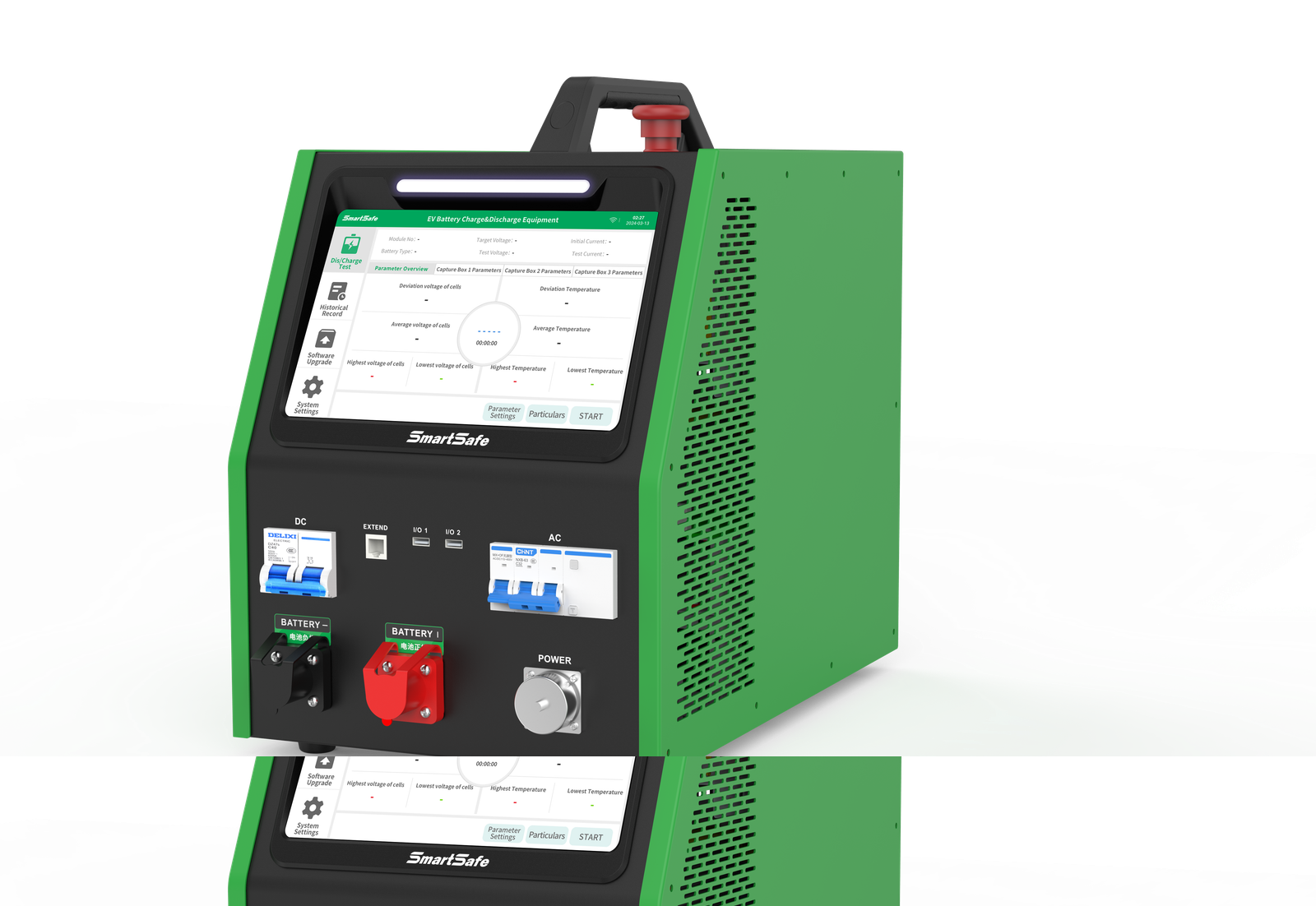

EP401 puni i prazni EV baterijske module uz praćenje napona, struje i kapaciteta. Moguće je zadati režim i granične vrednosti, a istoriju rada izvesti u Excel datoteku preko USB-a.
Najvažnije prednosti
Širok modulni opseg
Ispitivanje modula pri naponu 2–260 V DC.
Praćenje ćelija
Podaci ćelija i modula tokom procesa.
Izvoz istorije
Izveštaji i istorijski zapisi na USB medij.
Funkcije u radionici
Punjenje i pražnjenje
Rad sa modulima 2–260 V DC; konstantna struja i napon pri punjenju, konstantna struja pri pražnjenju.
Nadzor ćelija
U realnom vremenu prati napon modula i pojedinačnih ćelija, struju, stanje ciklusa i ostvareni kapacitet, uz odgovarajuću akvizicionu kutiju.
Podesiv program
Biraju se režim, tip baterije, naponski pragovi, radna struja, broj ćelija u seriji i ciklusi aktivacije.
Grafici i istorija
Ekran prikazuje podatke kao krive, tabele i stubičaste grafikone. Automatski sačuvana istorija se izvozi na USB.
Zaštita modula
Podesive granice ćelija i modula štite od prepunjavanja i prekomernog pražnjenja; nadzor greške uključuje polaritet, struju, temperaturu i prekid napajanja.
Tehnički podaci
| Parametar | Podatak |
|---|---|
| Napon modula | 2–260 V DC |
| Struja punjenja | 100 A max / 4.4 kW max |
| Struja pražnjenja | 100 A max / 7.2 kW max |
| Kontrola punjenja | CC + CV |
| Kontrola pražnjenja | CC |
| Tačnost napona modula | ≤±0.5% FS + 0.3 V |
| Tačnost napona ćelije | ≤±0.1% FS + 5 mV |
| Tačnost struje | ≤±1% FS + 0.2 A |
| Ekran | 7 in / 800 × 480 |
| Napajanje | AC 220 V / 40–60 Hz |
| Komunikacija | CAN · RS485 |
| Izvoz podataka | USB / Excel |
| Termička zaštita | 85 °C load bank / 100 °C heatsink |
Pre početka rada
Nadzor pojedinačnih ćelija zavisi od priključene akvizicione kutije i kablova; uskladiti program sa baterijskim modulom i BMS procedurom.
