Die Anschlussplatine für anspruchsvolle IMMO-Arbeit.

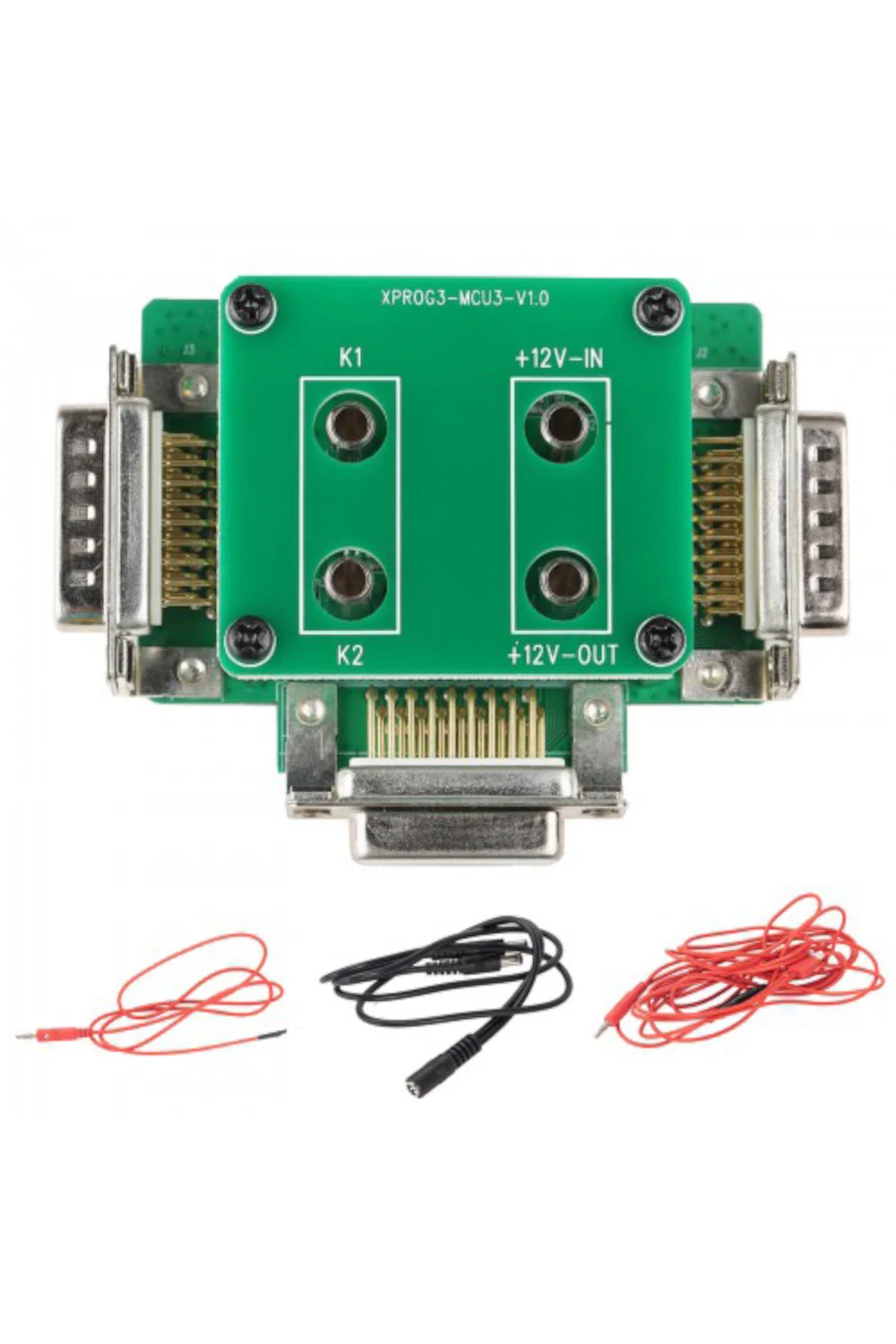

Das X-PROG3-MCU3 PCA Board ist ein Zubehör für ein kompatibles IMMO-Programmiergerät. Es stellt die Verbindung für ausgewählte Bench-Verfahren an Steuer- und Wegfahrsperrenmodulen her. Allein liest die Platine weder Schlüssel aus noch klont sie Steuergeräte oder aktiviert Software: Funktionen hängen von Programmer, Lizenz, Fahrzeug und Anschlussschema ab.
Auf einen Blick
Zubehör, kein Scanner
Zusammen mit unterstützter Programmierhardware und Software einzusetzen, nicht als eigenständiges Diagnosegerät.
Bench-Anschluss
Adapter für bestimmte ECU-/TCU- und Wegfahrsperrenverfahren außerhalb des Fahrzeugs.
Eindeutiger Artikel
SmartSafe-Händlerkatalog Artikel 605010056; Platinenrevision und Anschlüsse des gelieferten Teils prüfen.
Funktionen in der Werkstatt
Aufgabe der Platine
Sie adaptiert die Programmer-Verbindung für geeignete MCU- und Modulfunktionen. Das Programmiergerät steuert den Ablauf; Pinbelegung, Versorgung, Widerstand und Zusatzleitungen ergeben sich aus dem jeweiligen Modul.
Typische Bench-Arbeiten
Die Unterlagen eines verwandten X-PROG3-Systems beschreiben ECU-/TCU-Lese- und Klonverfahren sowie einzelne IMMO-Fälle. Dies beschreibt den Systemkontext und bedeutet nicht, dass die Platine alle Funktionen allein ausführt.
Versorgung und Anschluss

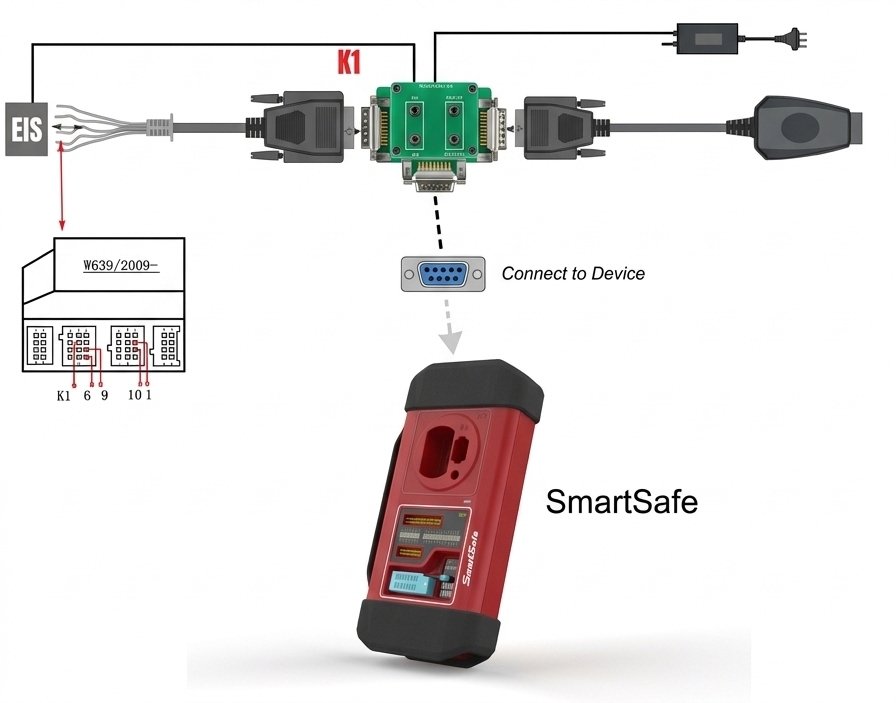

Anschlussschema des konkreten Steuergeräts befolgen. Die Referenz zeigt Beispiele mit 120-Ω-Abschluss oder 12-V-Versorgung für bestimmte Bench-Anordnungen; daraus folgt keine allgemeingültige Verdrahtung.
Mercedes-Benz-Beispiele
Die Vergleichsunterlagen behandeln ausgewählte Fälle mit komplett verlorenen Schlüsseln in kompatiblen Systemen. Modell, Baujahr, Firmware, Freigabe, Kabelsatz und Lizenz bestimmen die Abdeckung.
Vor dem ersten Einsatz
Platinenrevision mit SmartSafe-Programmer und Softwaremenü abgleichen. Pins und Versorgung prüfen, bevor ECU, TCU, Schlüssel oder IMMO-Modul angeschlossen werden.
Artikelumfang
Der Artikel bezeichnet die MCU3-Adapterplatine. Programmer, Diagnosetablet, fahrzeugspezifische Kabel und Aktivierung sind nur enthalten, wenn das Angebot sie ausdrücklich nennt.
Empfohlener Ablauf
- Steuergerät und genaue Funktion in der aktuellen SmartSafe-Programmer-Software identifizieren.
- MCU3-Revision, Leitungen, Pins, Versorgung und mögliche Terminierung nach Serviceplan kontrollieren.
- Bei ausgeschalteter Versorgung verbinden und anschließend den geführten Bench-Ablauf am kompatiblen Programmer starten.
- Gesicherte Daten und Modulfunktion anhand der Fahrzeughersteller-Vorgaben überprüfen.
Technische Daten
| Parameter | Wert |
|---|---|
| Produkttyp | MCU3-Adapter / PCA-Platine |
| Katalogartikel | 605010056 (SmartSafe-Händlerkatalog) |
| Anwendung | Ausgewählte Bench-Verbindungen für MCU, ECU/TCU und Wegfahrsperre |
| Grundgerät | Kompatibles Programmiergerät und Software erforderlich |
| Verbindung | Nach modulspezifischem Anschlussplan |
| Stromversorgung | Nach unterstütztem Verfahren; Beispielschaltungen sind keine allgemeine Spannungsangabe |
| Fahrzeugabdeckung | Abhängig von Hardware, Software, Lizenz und Modul |
| Lieferumfang | Adapterplatine; regionales Set beim Anbieter bestätigen |
Vor Bestellung und Einsatz
